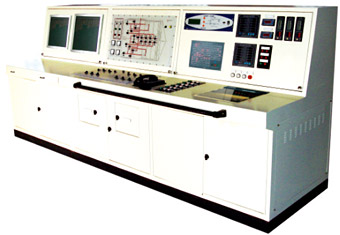

货舱监视台
Cargo Cabin Monitor Console
一、概述
货舱监视台是集多种产品于一身，具有监测、遥测、监测报警、自动控制等多种功能。我厂集合客户需求及体符合船级社规范及IMO和SOLAS标准。控制台在以上的原则和要求下设计来容纳各种仪器设备，包括货舱液位监测报警系统、各种指示仪表和控制板、通讯和泵组的控制系统。控制台采用模块化结构，根据不同类别船舶的操作特点和用户操作习惯提供多种控制台结构形式和排列方案。
二、特点
我厂的液位监测报警系统主要同液位探测器（雷达传感器、导向微波传感器、磁浮球液位传感器、浮球液位开关和压力变送器等），安全栅或接线盒、显示报警单元（有计算机、数据采集单元、各类智能仪表三部分组成）。系统主要适用与船舶的液货舱，压载水舱和船舶吃水的液位的测量、显示报警和记录等。
浮子式液位测量装置有多种组合方式满足不同用户的实际需要，高可靠性的电磁兼容设计，结构简单、兼顾、全封闭设计、耐温、耐高压、高磁灵敏度、对ESD不感应，质量稳定、寿命长、优良的绝缘、能直接大范围的电压、电流开关信号等特点。
雷达式液位测量装置具有高测量分辨率，没有长期漂移，智能软件分析处理回波信号，不受温度变化，高压影响，不受溶缩气体或分层气体的影响，不受噪音或强气流的影响，粉尘或蒸汽不会衰减微波信号，是一种不用接触的测量法。测量范围可高达35M，介质温度可达400℃ ，压力可达100Bar，全天候、坚固的仪器外壳将仪器受损的可能性降到最低。
三、技术参数
| |
浮子式液位测量装置 |
雷达式液位测量装置 |
| 量程范围 |
0-10m; 0-30m |
0-10m; 0-30m |
| 测量精度 |
±0.3%FS |
≤最大量程的0.1% |
| 电源电压 |
AC220V DC24V |
AC220V DC24V |
| 工作环境温度 |
-25℃ -+80℃ |
-25℃ -+80℃ |
| 连接电缆 |
电源线：2*2.5M m2 信号线：2*1.0M m2屏蔽线 |
电源线：2*2.5M m2 信号线：2*1.0M m2屏蔽线 |
四、结构
- 前侧配有安全扶手
- 配有槽钢底座及减震橡皮
- 板侧板后开有通风百叶窗
- 板前接线，操作和维护，十分方便快捷。
五、订货须知
订货时需说明尺寸和颜色要求，说明需要哪种液位测量装、所有需要测量液位舱的测量范围和数量及其它需要测量的设备的明细和范围。
